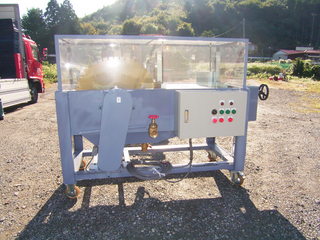

試料切断機(コンクリート・アスファルト・骨材・石・樹脂等用)

試料切断機(コンクリート・アスファルト・骨材・石・樹脂等用)
本機はコンクリート・アスファルト・骨材・石・樹脂等の平板及び丸材を自動で切断する装置です。切断する材料によってカッターブレードは選択します。最大400幅×210厚 φ150までの切断が行えます。長さ等は都度対応いたします。切断は自動的に送られて切断後は自動停止いたします。切断速度はインバーターによって適切な速度を選択出来ます。 切断後は自動で元に戻ります。手動にて切断や戻しの作業がクラッチの切替で簡単に出来ます。 カッター刃は最大30インチ取付けられますが標準では26インチです。カッター刃の冷却は水道水を供給します。スラジの排出が容易に出来る構造になっています。安全カバーは飛水カバーを兼ねています。覗き窓も取付いていますので作業の状況が目視出来ます。カバーの開閉はダンパーによって軽く作動します。操作は非常に簡単な為熟練を必要としません。

仕様Specification

切断寸法(各種対応) 最大幅400×厚150  φ150(バイスはOP)サイズは各種製作いたします
電動機(都度) AC200V カッター用・ AC200V インバーター制御送り
給水 水道水等
切断速度制御 インバーター制御 切断後自動停止後自動戻り
切断方式 カッター刃固定式・試料移動式(電動・手動)
切断刃の選択 被切断材によって選択し取付け MAX 30吋(都度打合せ仕様)
機体寸法 900×2100×1300(切断長にて変化)
カバー開時高さ 2200 バランスウエイト付(切断長にて変化)
 SUS製スクリューとメタル
SUS製スクリューとメタル
 試料バイス(サイズは各種製作いたします)
試料バイス(サイズは各種製作いたします)
 アスファルト用カッター
アスファルト用カッター
 平面Rカッター(参考写真)
平面Rカッター(参考写真)
 Ⅰ型コンクリートカッター
Ⅰ型コンクリートカッター
