超強化型土の採取器「ソイルジャッジ君Ⅱ」正確深度・超強度

超強化型土の採取器「ソイルジャッジ君Ⅱ」正確深度・超強度

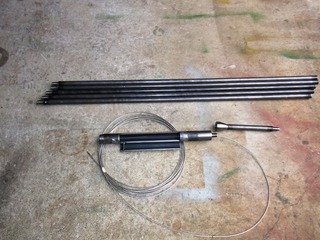

このサンプル採取器はSS試験後などの穴を利用して土等の試料を採取する機器です。先端部・採取部・容器・留金・留金ガイド・ワイヤー・中空ロッドからなっています。留金で採取部の蓋を固定し穴に貫入させ、中空ロッドを継ぎ足し所定の深度に達した時、ワイヤーを引けば採取部の蓋が開き、回転させる事により試料を採取します。機器を上下・回転させれば更に多くの試料を採取でき、容器に取り入れることが出来ます。採取後反対方向に1回転させれば蓋が閉じて容易に引抜く事が出来ます。所定の正確な深度で試料を多く採取することが出来る機器です。中空ロッドの活用以外にも方法はありますが、お薦めは中空ロッドを活用することです。同時に地下水位の測定も可能です。土壌汚染調査に簡便方法での採取が可能でコストの低減にもなります。サウンディング試験後の穴が無い場合でも、直接穿孔し採取も可能です。何れも特許申請済みです。液状化の調査にも画期的に活躍が可能です

仕様Specification

採取容量 内径Φ20mm~ 長さ100mm~
中空ロッド Φ19×1000×5本(中空式・強化型)
採取深度 標準5M
深度精度 ロッド長にて測定
付属(OP) 穴付ハンドル・重り受け・地下水位測定装置・土壌汚染測定
超強化型 支点ピンの強化型です
 軟弱地盤の例
軟弱地盤の例
 ロームの例
ロームの例
指定深度
指定深度
 ワイヤーを引いての開放・採取部
ワイヤーを引いての開放・採取部
 深度7M N値7.9 砂質土の採取
深度7M N値7.9 砂質土の採取
 ロッドの押し込み器具
ロッドの押し込み器具
